Расчет сварного соединения с угловыми швами,
работающими на срез (ручная сварка)

Допущения и предпосылки

Сварка ручная по ГОСТ 5264-80, соединение работает на срез.
Ограничение по климатическому району: кроме I1, I2, II3, II3.
Электроды по ГОСТ 9467-75*.
Расчет ведется согласно СНиП II-23-81*.
Постановка задачи: Даниил Тимин. Реализаця: webcad.pro.

Нагрузки и размеры

Усилие: N кгс (1 кгс = 9,81 Н)

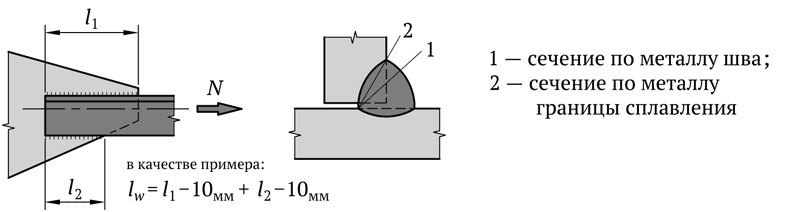

Расчетная длина шва
(принимается меньше его полной длины на 10 мм): 		lw мм
Катет шва: kf мм

Материалы

Марка стали элемента (худшая из 2-х):
Коэффициент условий работы: γc
Тип электрода:



Памятка по выбору электродов в зависимости от марки стали.
«+» — допустимо; «−» — недопустимо.

С235 С245 С255 С275 С285 С345 С375
Э38 − − − − − − −
Э42 + + + + − − −
Э46 + + + + + − −
Э50 + + + + + + +
