Проверка несущей способности на продавливание (случай с отверстием)

Допущения и предпосылки

Методика расчета принята согласно СП 63.13330.2012 п.8.1.46 - 8.1.52. Рассматривается случай когда поперечная арматура распложена равномерно вдоль расчетного контура продавливания. Присутствуют изгибающие моменты.

Зона передачи усилия F прямоугольная с размерами ac×bc и находится внутри плоского элемента.

Характеристики арматуры классов А500СП, Ау500СП и А600СП приняты согласно СТО 36554501-065-2020*.

Имеется вариант данного расчета с возможностью учета двух отверстий.

Внешние усилия*

Сосредоточенная сила от внешней нагрузки: F кгc (1 тс = 103 кгс)
Направление усилия F:
Изгибающий момент вдоль оси x: Mx кг·см (1 тс·м = 105 кг·см)
Изгибающий момент вдоль оси y: My кг·см
Делить изгибающие моменты пополам: M/2
Делить дополнительные моменты пополам:

(от эксцентиситета продавливающего усилия)

Fe/2

Геометрия

Высота зоны приложения нагрзуки: ac(y) см
Ширина зоны приложения нагрзуки: bc(x) см
Толщина плиты: h см
Защитный слой бетона растянутой зоны: a см

Положение и размеры отверстия

Высота отверстия: c см
Ширина отверстия: d см
Привязка к центру колонны по x: Δx см
вязка к центру колонны по y: Δy см

Характеристики бетона и арматуры

Класс бетона на сжатие:
Коэффициент условий работы бетона (γb1×γb3×γb4): γbi
Учесть поперечную арматуру:
Класс арматуры:
Площадь поперечной арматуры с шагом sw: Asw см²
Шаг поперечной арматуры: sw см

   показать результат в новом окне

* Примечания:

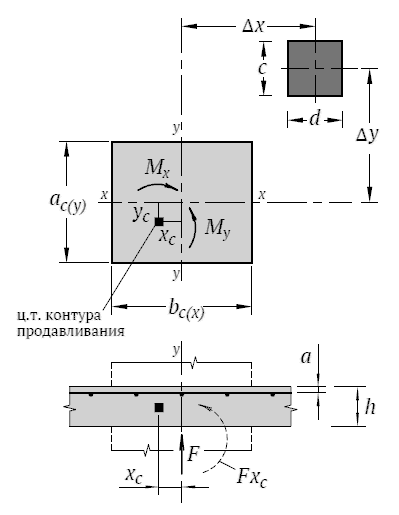

На рисунке показаны положительные направления усилий F, Mx, My.
Важно! Если момент M и соответствующий эксцентристет xc (уc) одного знака, то момент увеличивается (по модулю) на величину F×xc (F×уc), если разных то уменьшается на эту же величину. Сказаное справедливо при положительном значении F, в противном случае будет иметь место обратная ситуация. Величины xc и уc определяются в расчете и зависят от размеров и положения отверстия.
Направление моментов принято вдоль одноименных осей, а не относительно их т.к. подобный подход принят в СП.
Знак эксцентриситета считается положительным, если он откладывается в положительном направлении оси и наоборот.
