Определение прогиба железобетонного элемента таврового сечения по Eurocode2

Допущения и предпосылки

Методика расчета принята согласно Eurocode2 (EN1992-1-1:2004).
Сечение тавровое.
Нагрузку рассматриваем как длительную.
Постановка задачи: Даниил Тимин. Реализаця: webcad.pro.

Нагрузки и ограничения
Изгибающий момент от полной нагрузки:	МQP	кг·см (1 тс·м = 105 кг·см)
Предельный прогиб:	δu	см

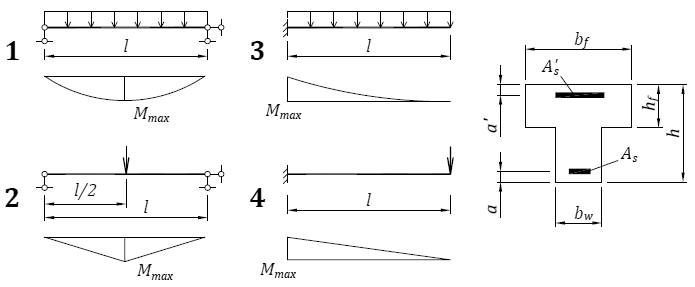

- схема 1 - схема 2 - схема 3 - схема 4

Геометрические характеристики сечения и элемента
Расчетный пролет балки:	L	см
Ширина сечения:	bw	см
Ширина полки:	bf	см
Высота сечения:	h	см
Высота полки:	hf	см
Защитный слой бетона растянутой зоны:	a	см
Площадь растянутой арматуры:	As	см²
Защитный слой бетона сжатой зоны:	a'	см
Площадь сжатой арматуры:	A's	см²
Величины для учета ползучести
Влажность окружающей среды:	RH	%
Время приложения нагрузки:	t0	день
Время расчета ползучести:	t	день
Периметр сечения, который соприкасается с атмосферным воздухом:	u	см

Характеристики арматуры и бетона
Класс арматуры:		S240 S400 S500
Класс бетона на сжатие:		C12/15 C16/20 C20/25 C25/30 C30/37 C35/45 C40/50 C45/55 C50/60 C55/67 C60/75 C70/85 C80/95 C90/105
